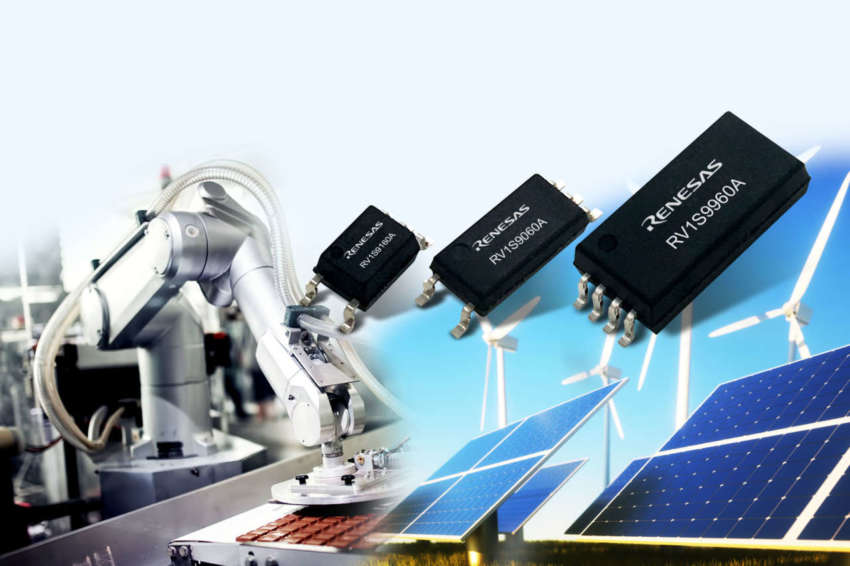

Renesas presenta tre nuovi fotoaccoppiatori da 15Mbps progettati per lavorare nelle condizioni estreme tipiche degli apparati di automazione industriale. La necessità di lavorare con tensioni sempre maggiori e di avere sistemi compatti generano normative internazionali di sicurezza sempre più severe e la necessità di soluzioni eco-compatibili richiedono integrati sempre più piccoli e con minore consumo di energia. La famiglia dei RV1S9x60A risponde a queste esigenze con la più bassa corrente di soglia di ingresso (IFHL): il RV1S9160A (SO5) lavora con 2.0mA, il RV1S9060A (LSO5) con 2.2mA e il RV1S9960A (LSDIP8) con 3.8mA.
Il minore consumo di energia permette ai fotoaccoppiatori RV1S9x60A di ridurre notevolmente la dissipazione di calore e questo, insieme alla possibilità di lavorare fino a temperature ambiente di 125°C, permette di posizionarli vicino a dispositivi di potenza quali IGBT o MOSFET andando così a ridurre l’area occupata. I dispositivi possono essere impiegati in inverter DC/AC, servo motori AC, controllori programmabili (PLC), bracci robotici, inverter solari ed eolici, nella gestione di batterie ad esempio in sistemi di carica e immagazzinamento dell’energia.
La caratteristica di alta reiezione del modo comune fino a 50 kV/µs(min) permette ai fotoaccoppiatori RV1S9x60A di proteggere i microcontrollori e gli altri circuiti logici da picchi ad alta tensione ed allo stesso tempo garantiscono la trasmissione di dati ad alta velocità. La famiglia RV1S9x60A offre inoltre differenti package e, nel caso di isolamento rinforzato (fino a 690 Vrms), garantisce il minor footprint con una distanza di “creepage” da 4.2mm a 14.5mm.
Philip Chesley, Vice Presidente della Divisione “Industrial Analog and Power” di Renesas Electronics Corporation sottolinea che: “I dispositivi rispettano e vanno oltre alle stringenti normative di sicurezza elettrica UL61800-5-1 e UL61010-2-201 dando così ai progettisti le migliori caratteristiche per velocizzare lo sviluppo dei loro prodotti.”
Principali caratteristiche dei fotoaccoppiatori RV1S9160A, RV1S9060A e RV1S9960A
- Bassa tensione operativa da 2.7V a 5.5V
- Tensione di isolamento: 3750 Vrms (RV1S9160A), 5000 Vrms (RV1S9060A), 7500 Vrms (RV1S9960A)
- Ampio intervallo di temperatura operativa da -40°C a +125°C (RV1S9160A e RV1S9060A) e da -40°C a +110°C (RV1S9960A)
- Corrente di alimentazione da 2.0mA max
- Bassa distorsione del segnale: 20ns max
- Ritardo di propagazione di 60ns max e dispersione del ritardo di 25ns max
